Монтаж клінкерних термопанелей ™ROYAL FACADE
Альбом технічних рішень системи фасадних термопанелей з клінкерною плиткою ™ROYAL FAСADE
Інструкція з монтажу
клінкерних термопанелей ™ROYAL FACADE
Інструкція зі зберігання
клінкерних термопанелей ™ROYAL FACADE
І. Вступ
У процесі утеплення фасадів термопанелями слід використовувати заздалегідь узгоджені схеми розташування всіх облицювальних матеріалів. Перед початком виконання монтажних робіт потрібна якісна підготовка поверхні, яка має бути сухою, очищеною від бруду та рівною.
Загальні рекомендації виробника:
Монтаж клінкерних термопанелей відбувається у будь-яку пору року, тому не відкладайте утеплення фасаду будинку до сприятливої погоди.
Перед вибором кольору фуги й початком процесу фугування замуруйте невеличкий куточок або відрізок фасадної термопанелі, почекайте декілька днів, щоб ви були впевнені у своєму виборі.
Якщо погода для фугування несприятлива, використовуйте для темних кольорів акрил замість води. Але перед початком робіт ОБОВ’ЯЗКОВО проконсультуйтеся зі спеціалістом нашого виробництва щодо пропорцій.
Якщо виникають запитання щодо монтажу, заздалегідь або в процесі, звертайтеся до спеціаліста виробника за номером +380987774588, +380667774588.

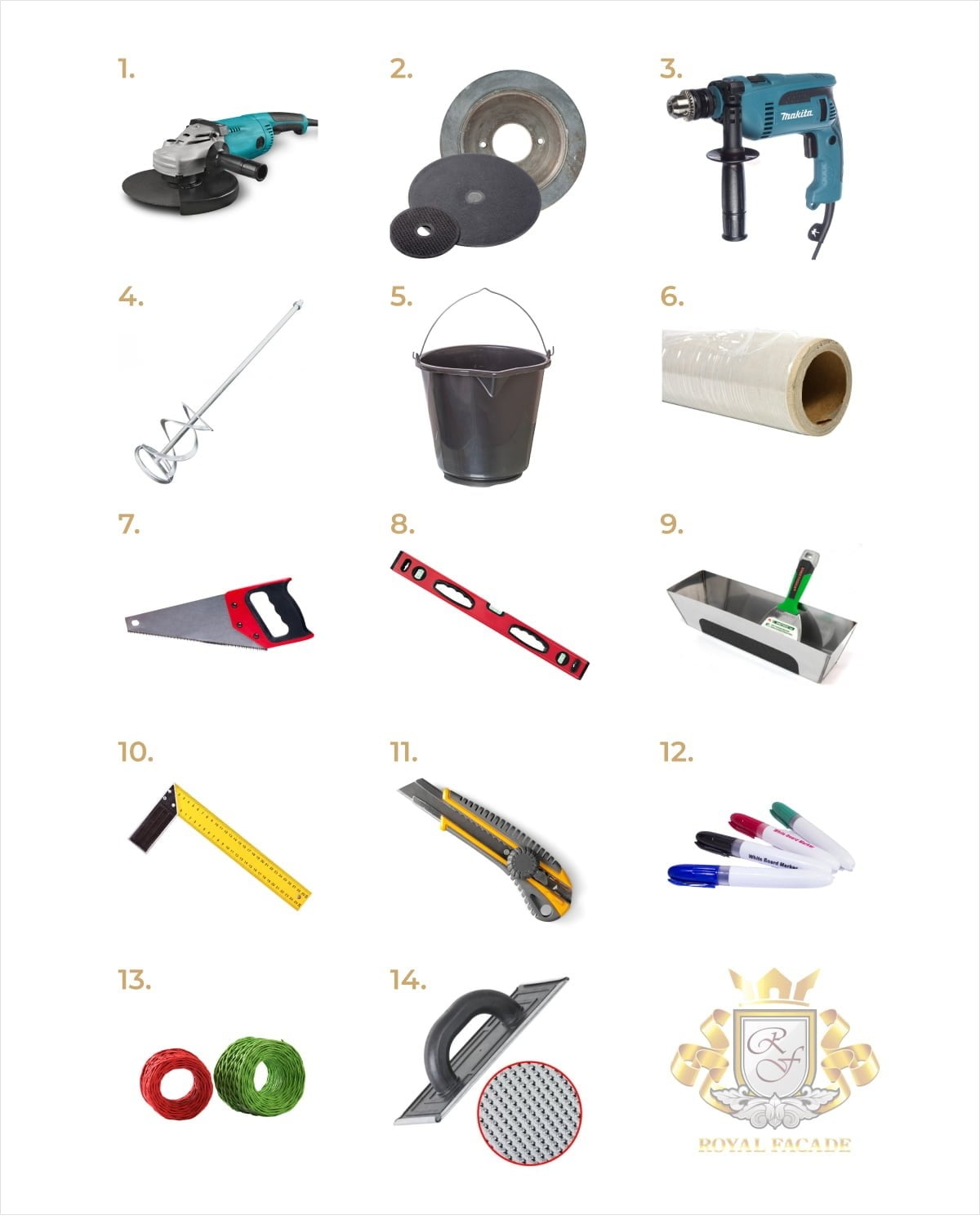

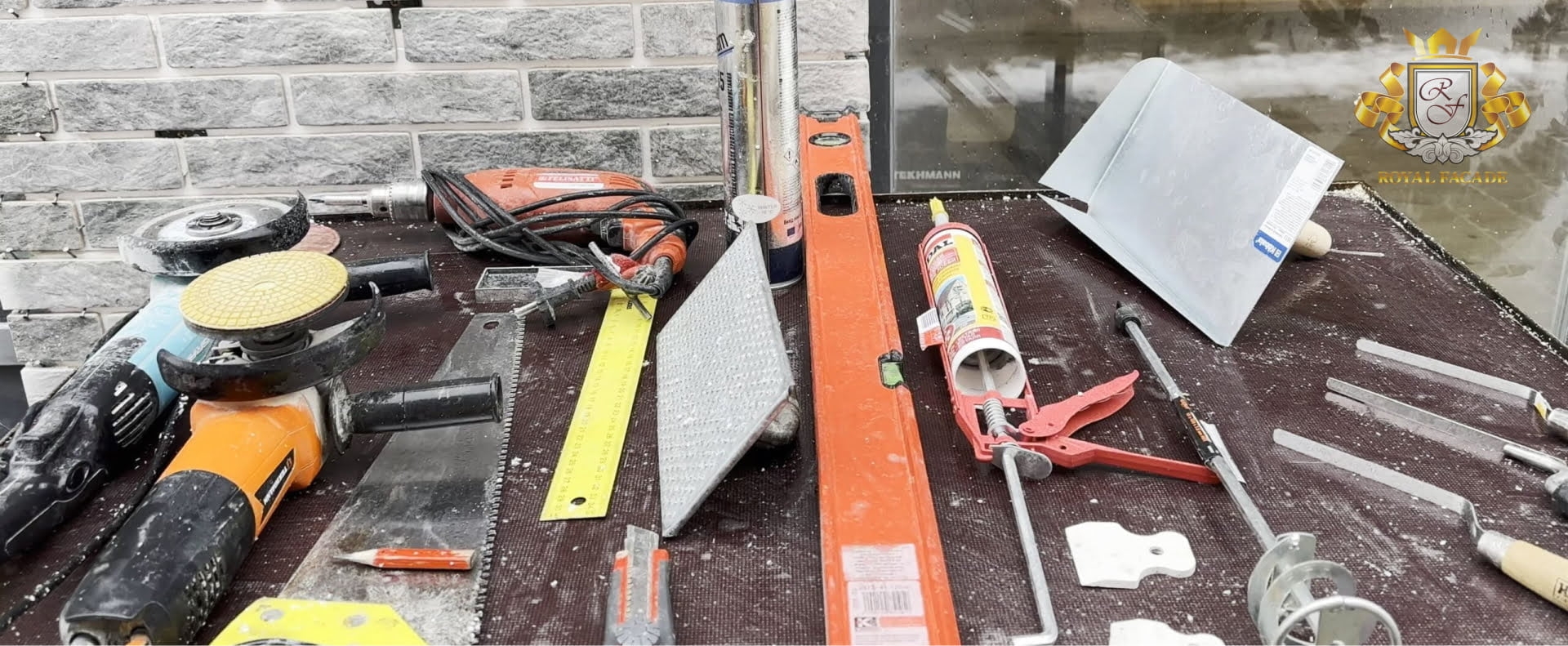

Для монтажу термопанелей знадобиться наступний інструмент:
- Кутова шліфувальна машина
- Круг алмазний та шліфувальний
- Дриль ударний
- Вінчик
- Відра
- Поліетиленова плівка
- Пилка по дереву
- Рівень
- Лоток з кельмою для фуги
- Кутник
- Ніж
- Маркер
- Шнур будівельний
- Терка для вирівнювання пінопласту
ІІ. Технологічні операції встановлення термопанелей
Враховуючи всі особливості, норми сучасного будівництва, утеплення будинку термопанелями можна поділити на наступні важливі етапи:
1. Підготовка основи – зовнішніх стін (з урахуванням ДБН). Для перевірки наші фахівці використовують рівень. В результаті вдасться зробити правильний вибір, підбираючи довжину елементів кріплення.
ЗВЕРНІТЬ УВАГУ! Клінкерні термопанелі монтаж яких здійснюється професійною бригадою або власноруч власником приміщення, можна попередньо зберігати як всередині приміщення, так і зовні. Але слід заздалегідь попередити виробника, оскільки є два типи доставлення термопанелей: з пакуванням і без.

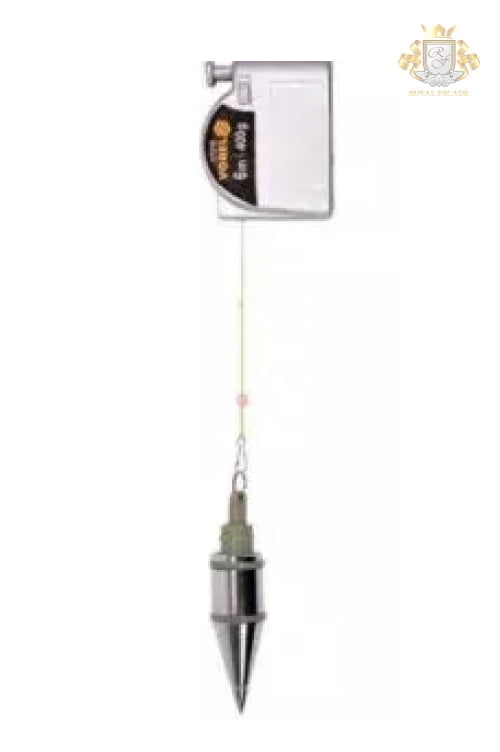

Мал. 1. Будівельний магнітний конусний відвіc
Рекомендуємо до перегляду відеоінструкцію монтажу клінкерної термопанелі та утеплення фасаду:

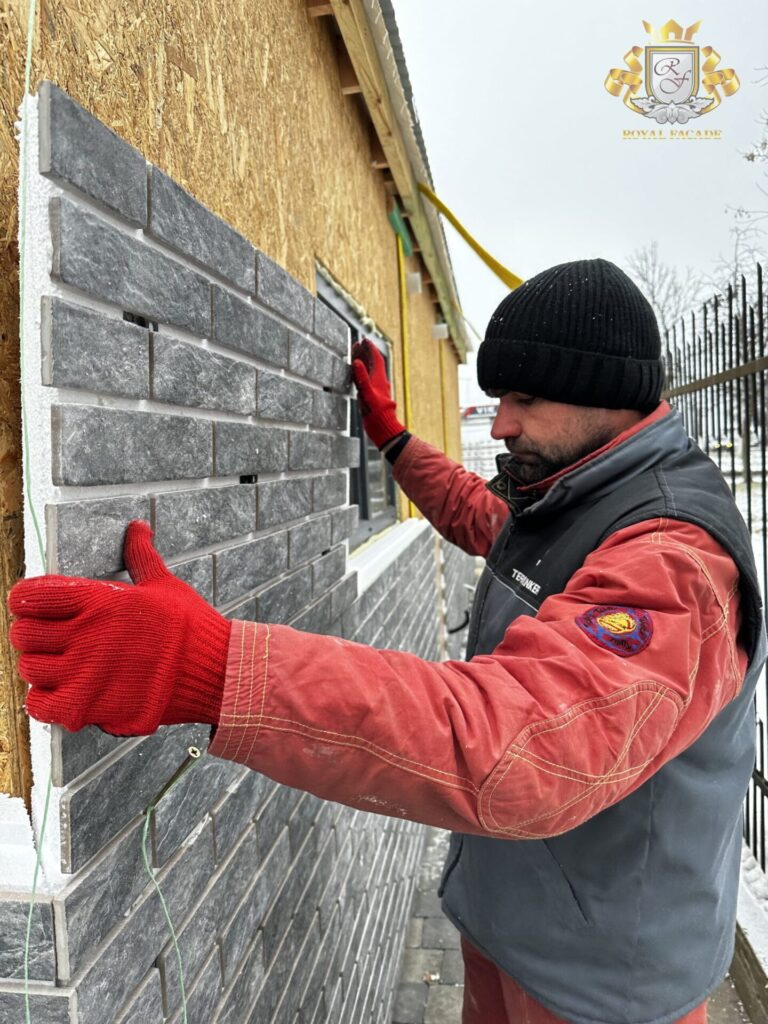

3. Процедура утеплення термопанелями. Представлена технологія монтажу передбачає наступні кроки – розміщення панелей, розмітка, буріння та очищення отворів, використання кріпильних елементів, фіксація конструкції на стіні.
4. Фугування чи розшивка швів. Для цього використовують спеціальні затиральні суміші, дотримуючись інструкцій виробника сумішей, а також рекомендацій компанії Royalfasade.
Для високих показників енергоефективності фіксація панелей здійснюється до стіни після попереднього вирівнювання, ґрунтування фасаду. В цьому випадку можна обійтися без обрешітки.
ЗВЕРНІТЬ УВАГУ! Нагадуємо, що під час фугування термопанелей слід дотримуватися відповідних погодних умов. Якщо ви не маєте можливості прочитати інструкцію через пошкодження пакування, будь ласка, зверніться до менеджера компанії або завантажте з цього сайту інструкцію або перегляньте відеоінструкцію!
Технологія монтажу термопанелей передбачає кріплення панелей безпосередньо до стін, але заздалегідь слід вирівняти та поґрунтувати фасад. Обрешітку використовувати не потрібно!
ІІІ. Монтаж зовнішніх кутів
- Підготовка основи стіни (вона має бути сухою, рівною, чистою). Якщо є якісь забруднення, їх потрібно видалити (це стосується також бітумних або масляних забруднень).
- Монтаж кута здійснюється двома способами:
- Формування кута зі стінової термопанелі
- Використання готового кутового елемента від виробника
Розглянемо обидва способи більш детально (креслення можна побачити в Альбомі Технічних Рішень за посиланням)

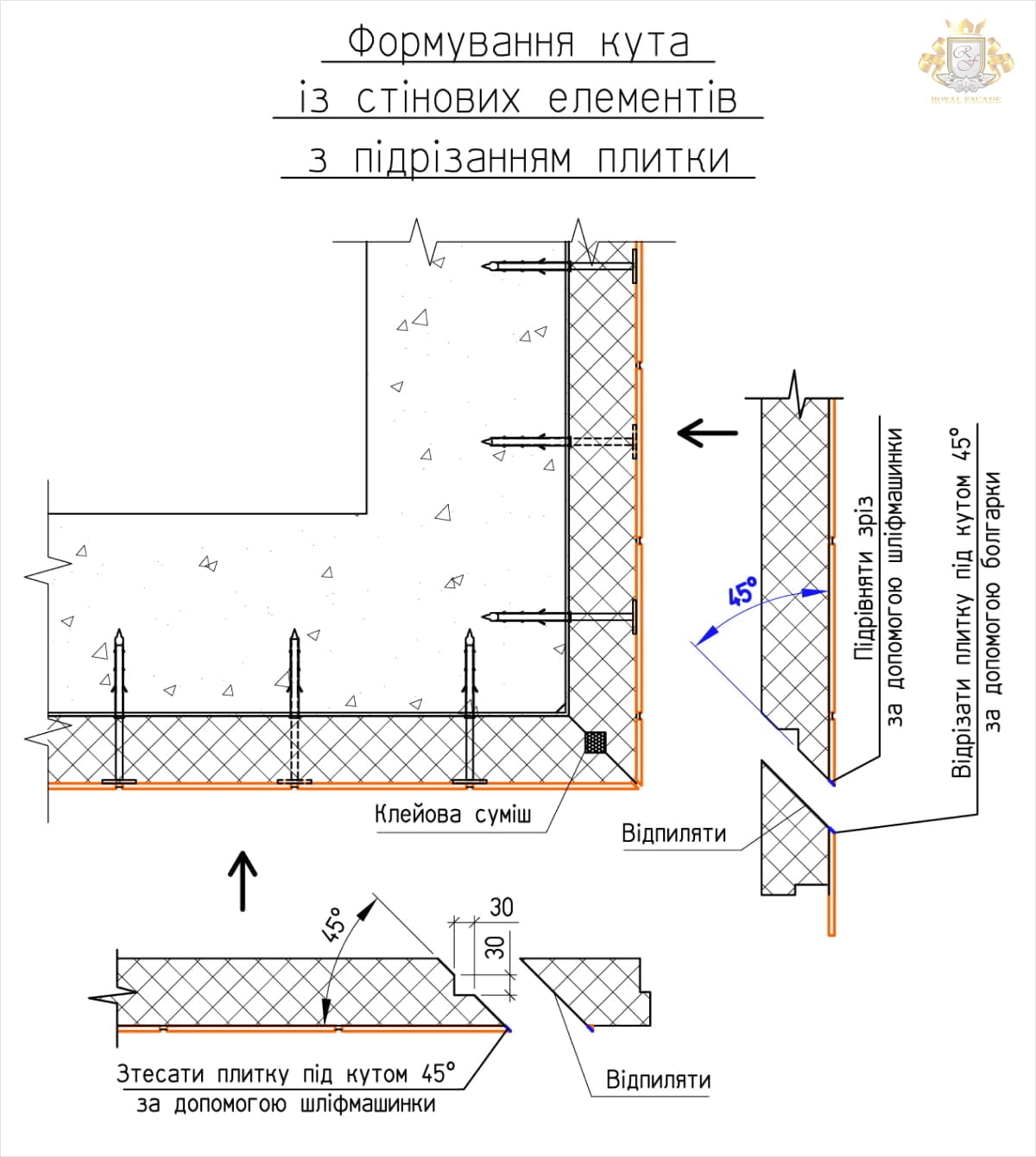

1 спосіб. Формування кута зі стінової термопанелі
Формуємо кут зовнішній безпосередньо на об’єкті будівництва (дивись відеоінструкцію – https://www.youtube.com/watch?v=gSPeZTRYZhw)
- Підрізання стінової термопанелі.
Здійснення розкрою панелей відбувається на будівельному майданчику. Заздалегідь слід виміряти параметри кута будівлі, що утеплюється, а також визначити геометричні особливості фасаду.

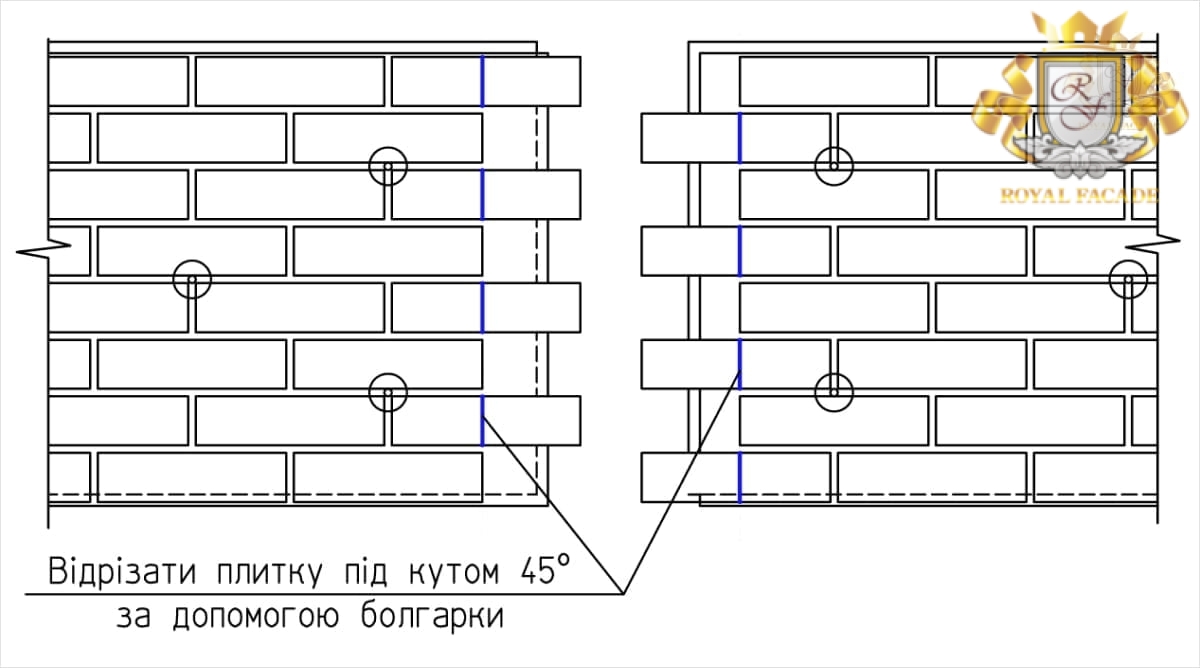

За допомогою будівельного олівця або маркера робимо розмітку та здійснюємо розпил декоративно-захисного шару (плитки) шліфмашинкою. - Обробляємо поверхню стін ґрунтовою сумішшю.
- Відбиваємо рівень першого ряду термопанелей, використовуючи лазерний або водяний рівень, враховуючи при цьому особливості об’єкта.
- Закріпити стартовий оцинкований профіль за відзначеним рівнем.
- Початок монтажу потрібно здійснювати із зовнішнього або внутрішнього кута.
- Виготовлення кута зі стінових термопанелей відбувається з використанням будівельного ножа, лінійки та ножівки. Задавати куту необхідні параметри слід також за допомогою лінійки-кутника.
- Кутовою шліфувальною машинкою з алмазним відрізним диском діаметром 125 мм та кількістю обертів 10000–11000 об/хв робимо надрізи на плитці по заздалегідь наміченім лініям.
ЗВЕРНІТЬ УВАГУ! Використання будівельних рукавиць та захисних прозорих окулярів є обов’язковим!
- Клей-піну (бажано всесезонну, якщо робити монтаж взимку) наносимо по периметру термопанелі. Відступ від краю не менше 2 см.
- Формуємо кут зовнішній з урахуванням необхідних параметрів. Після затирання швів наносимо на стик плиток герметик в колір плитки або шва.
Відеоінструкція з формування кута зовнішнього зі стінової термопанелі

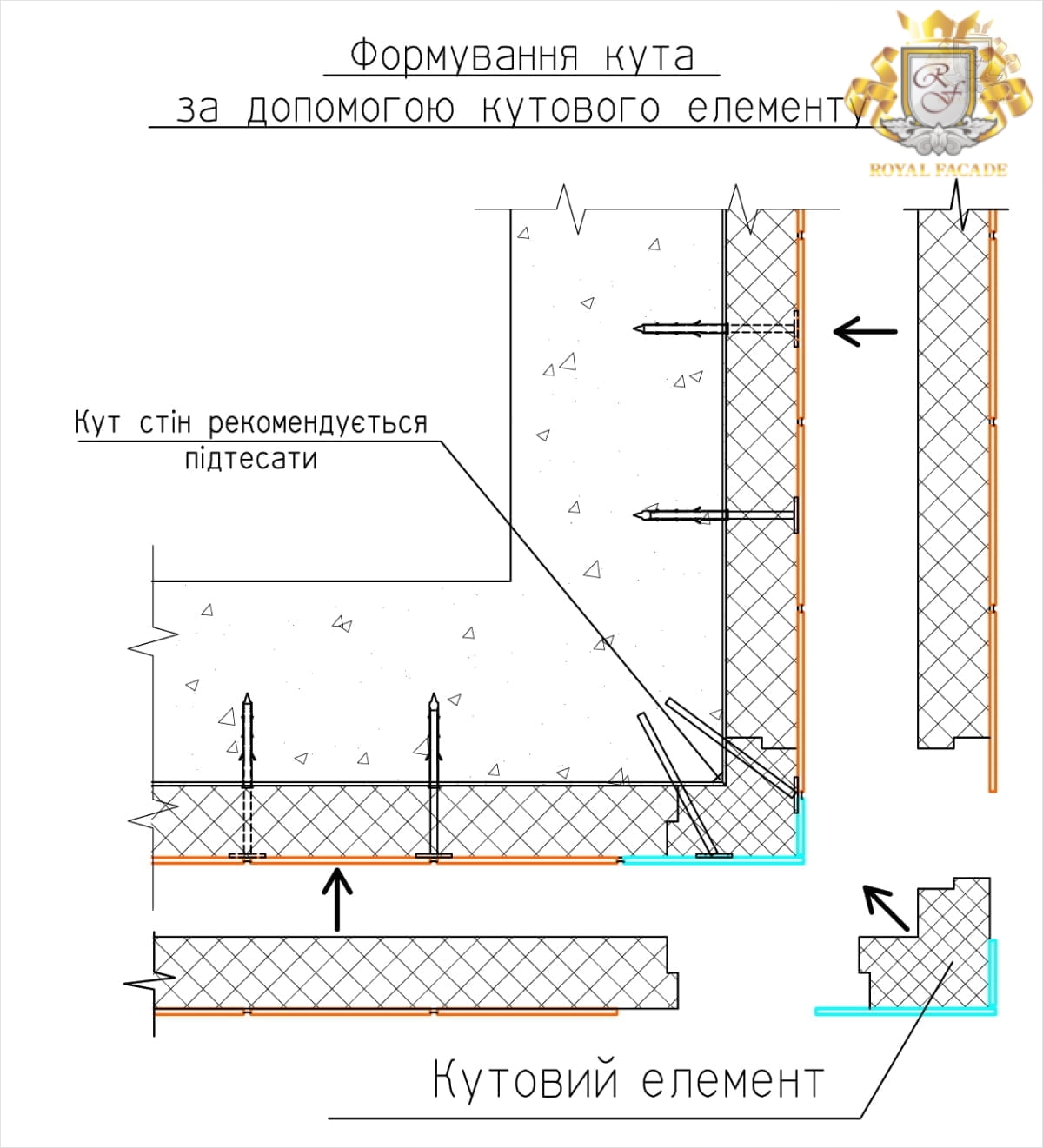

2 спосіб. Використання готового кутового елемента ™Royal Facade
Кутовий елемент ™Royal Facade – це монолітна конструкція зі спіненого або екструдованого пінополістиролу із впресованою плиткою з запилом плитки під 90° або 45°.
- Нанесення клей-піни на внутрішню поверхню елемента. Наносимо з пістолета шаром 1,5 см, при цьому відступаючи від краю мінімум 50 мм.
- Притискаємо до стіни, контролюючи горизонтальний та вертикальний рівні, а також товщину міжплиткового шва.
- Рекомендований розхід клей-піни – 1 балон на 7 м² площі фасаду. Зверніть увагу на те, що коригувати положення термопанелі можна лише протягом 15 хвилин (за умови температури навколишнього середовища від -5 до +35°С, температура балона не нижче 22°С).
ЗВЕРНІТЬ УВАГУ! У вартість монтажу клінкерних термопанелей не входить монтаж кутових елементів, віконних укосів та інші додаткові роботи. Тому при розрахунку ціни на монтаж термопанелей слід брати до уваги повний кошторис по утепленню фасаду.

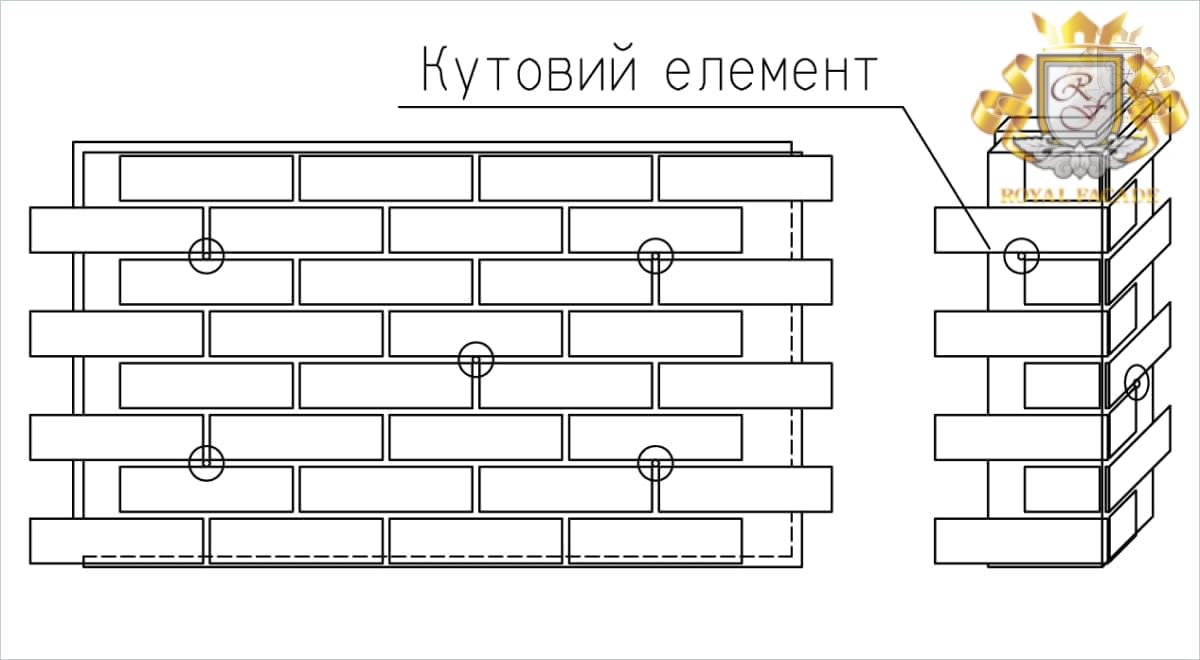

- Після того, як затвердіє клей-піна, слід зафіксувати механічним шляхом кутовий елемент за допомогою дюбеля швидкого монтажу.
Отже, монтувати елемент кута ™ Royal Facade необхідно з дотриманням всіх вимог до монтажу стінової термопанелі.
ІV. Утеплення термопанелями: монтаж віконного укосу
Не менш важливим етапом при утепленні фасаду клінкерною плиткою називають процедуру монтажу віконного укосу. У цьому випадку важливо виконати якісну розмітку укосу, враховуючи глибину та ширину віконного отвору у конкретній будівлі. Виходячи з отриманої інформації, здійснюється підрізання стінової панелі: виміри потрібно робити від віконного профілю до внутрішньої частини фасадної плитки.
Крім того, оздоблення фасаду клінкерними термопанелями та організація всіх віконних укосів має кілька важливих нюансів:
- При глибині віконного профілю до 125 мм формування укосів відбувається із використанням кількох елементів.
- Перш ніж нанести клейову суміш на шар пінопласту віконного укосу, рекомендується виконати підготовку даної поверхні – використовуємо терку для роботи з пінопластом.
- Для фіксації метизів не обійтися без урахування ширини майбутнього плиткового шва.

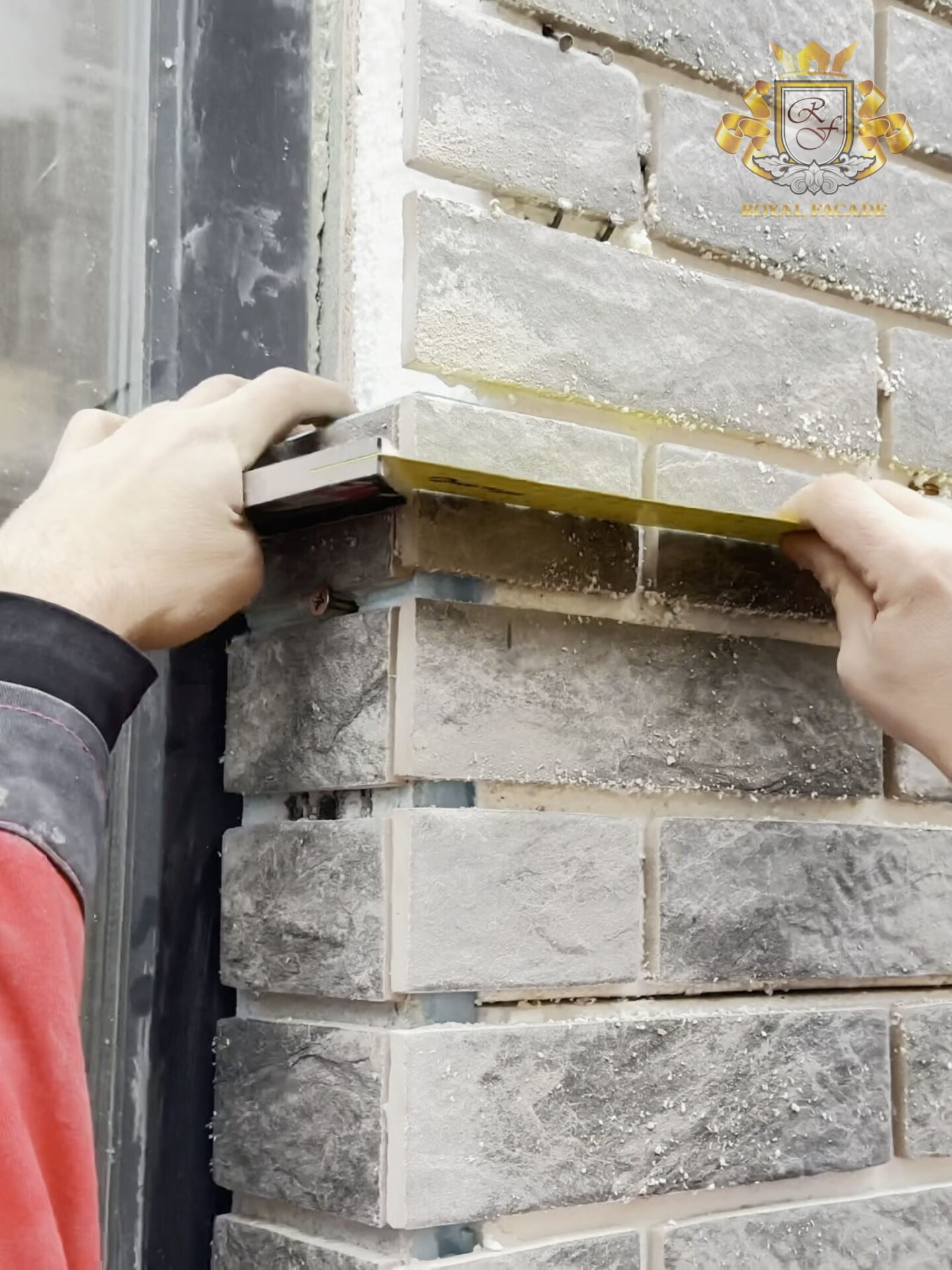

Переконатися у правильному виконанні всіх завдань можна, скориставшись кутником та рівнем.
V. Як укладається термопанель: набір кріпильних елементів
Виконуючи утеплення фасаду клінкерною плиткою, необхідно подбати про якісну ізоляцію. Ще на етапі розрахунку вартості монтажу панелей клієнти можуть заощадити свій час, підбираючи необхідний набір елементів кріплення.
Вибір таких елементів здійснюється з урахуванням матеріалу, з якого було створено фасад будівлі:
- Для дерев’яних фасадів використовують спеціальні шурупи по дереву.
- Для фасадів з керамблоку використовують розпірний дюбель.
- Для бетонних, цегляних та кам’яних фасадів використовують дюбель швидкого монтажу (ДБМ).
- Для роботи з газобетонними фасадами використовують відповідні анкери по газобетону.
Пам’ятайте про те, що правильно обраний тип і розмір елемента кріплення також впливає на якість збереження тепла в будинку, на дизайн фасаду протягом тривалого часу.
VІ. Фугування або розшивка швів після завершення утеплення фасаду панелями
Коли утеплення будинку утеплювачем з клінкерною плиткою було завершено, після 24 годин (після висихання клею) необхідно розпочинати процедуру фугування. Цей процес потрібно виконати не пізніше ніж за 30 днів після завершення всіх монтажних робіт. Виконувати фугування рекомендується за температури повітря від +5 до +30 градусів у суху, бажано похмуру погоду.
Рекомендуємо до перегляду відеоінструкцію фугування швів:
Наносити затиральну суміш можна одним з двох можливих способів:
- Використання ручного пістолета. Через кілька годин можна розпочинати формування шва за допомогою шпателя.

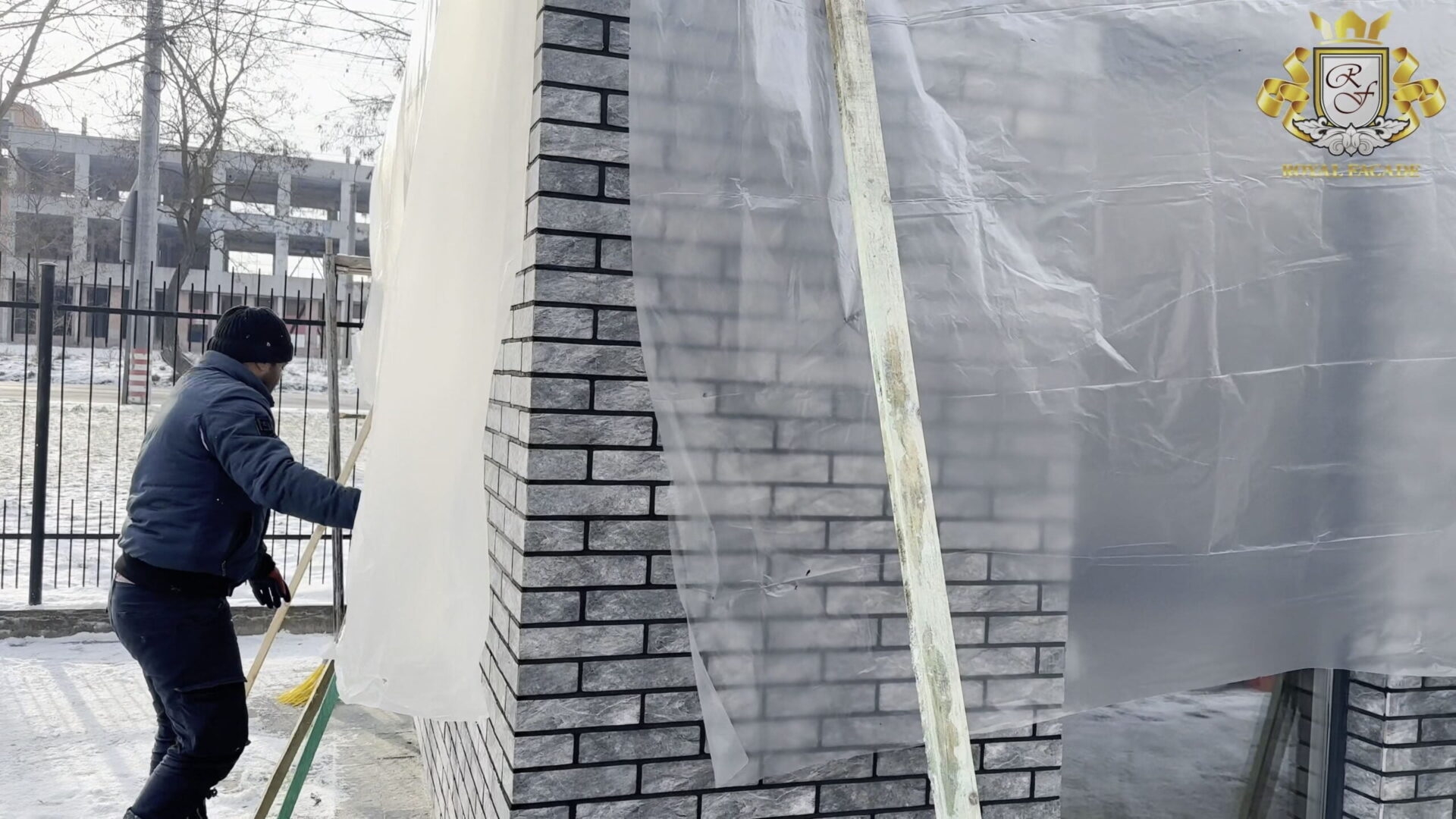

- Фугування напівсухою сумішшю. Якщо фугування відбувається з перервами, кладку потрібно накривати поліетиленовою плівкою, захищаючи від УФ-променів, опадів.
У процесі замішування та підготовки затиральної суміші рекомендується суворо дотримуватись пропорцій. В іншому випадку різна кількість розчину призводить до отримання різних відтінків на фасаді будівлі.
Повноцінне затвердіння суміші здійснюється лише через три тижні. До цього моменту не варто перевіряти шви на міцність.
1 спосіб. Фугування напівсухою сумішшю

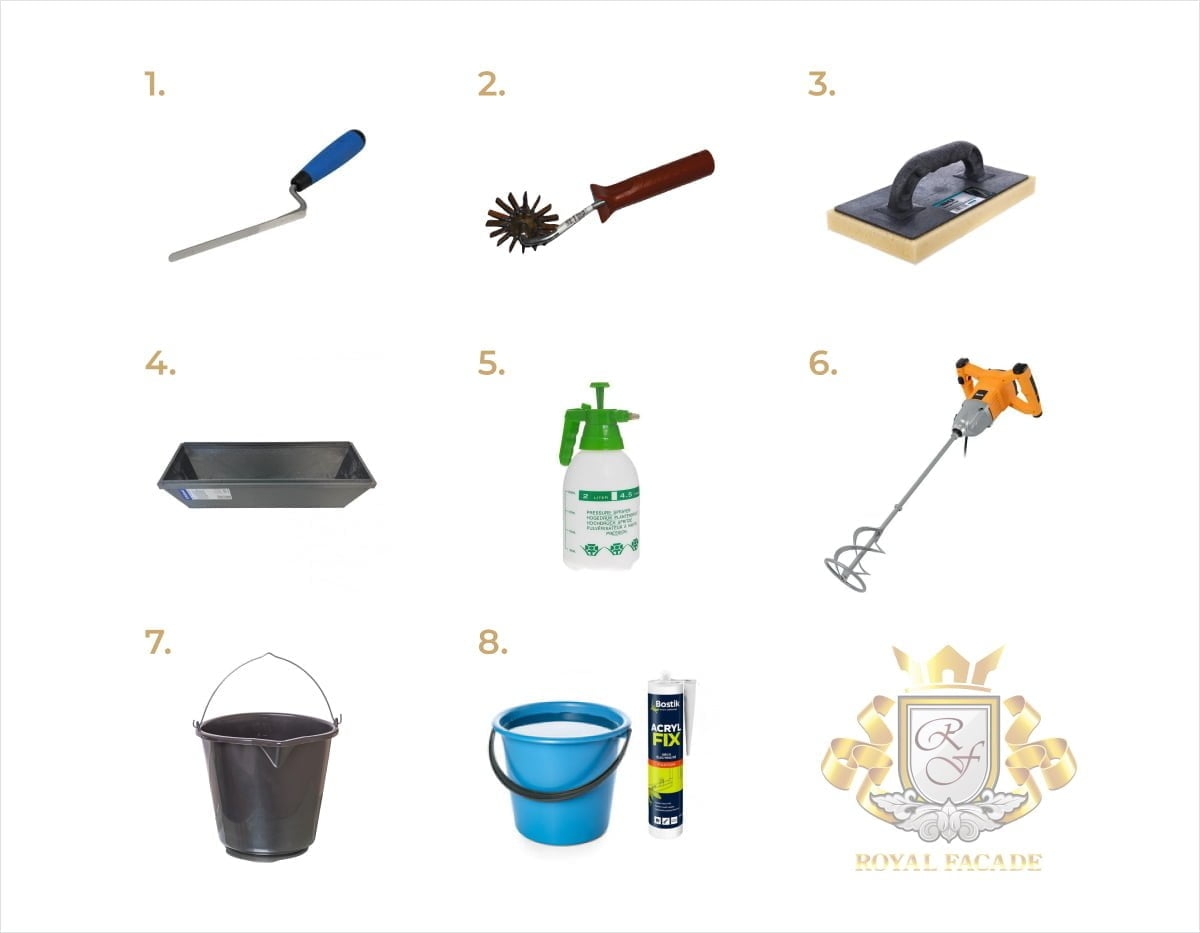

ІНСТРУМЕНТ ДЛЯ РОБОТИ:
- Кельма розшивна
- Опційно використовується металевий ролик для перфорації шва (основи утеплювача)
- Щітка для видалення залишків фуги
- Майданчик для суміші
- Оприскувач з водою
- Міксер для замішування
- Відро
- Вода або акрил у вигляді рідини (особливості замісу з акрилом уточнюйте у виробника)

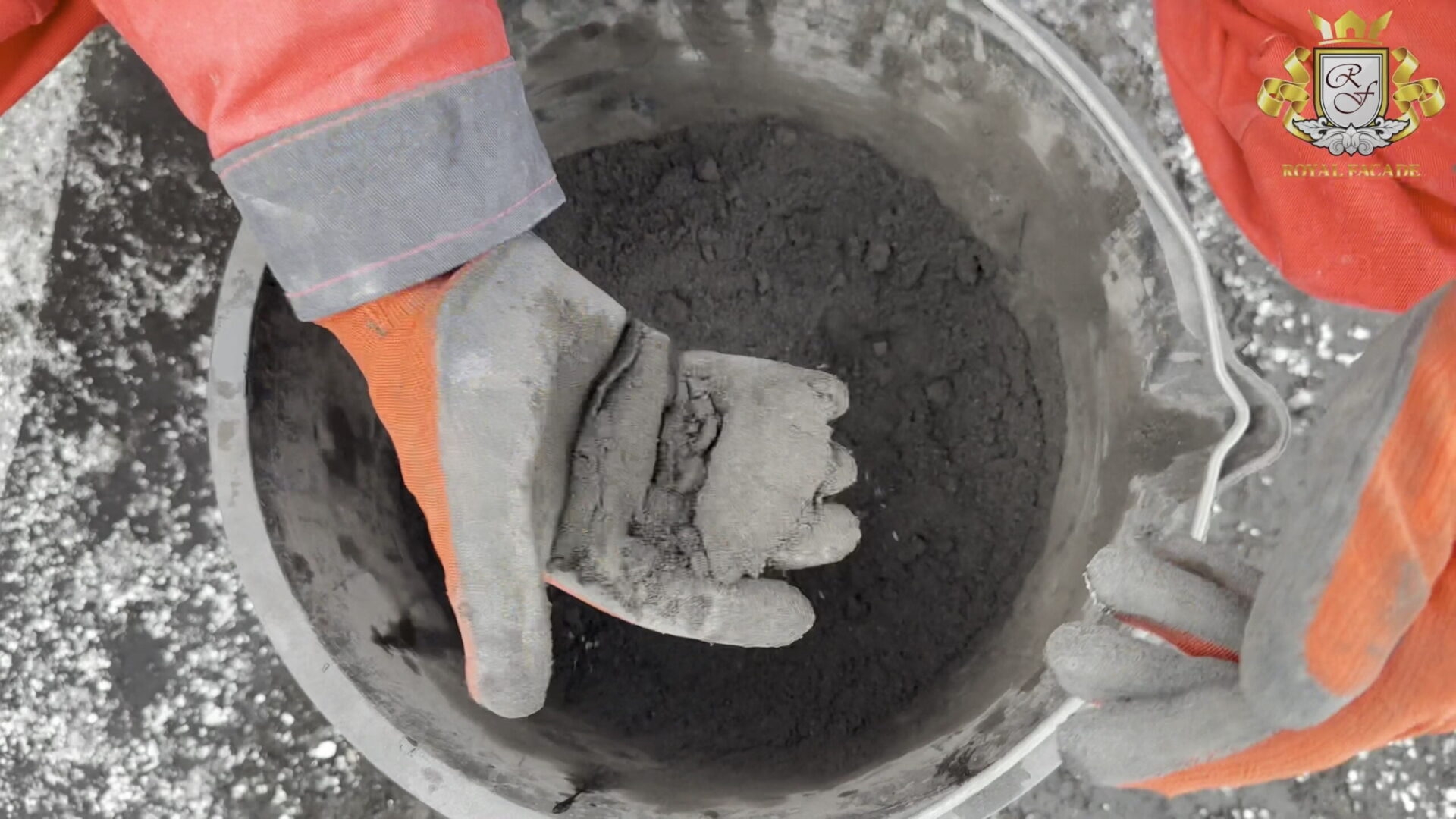

Приготування розчину
Суха суміш змішується з чистою водою кімнатної температури ближче до прохолодної, згідно з пропорцією, що зазначена в технічних характеристиках. При сезонному коливанні температури рекомендується замість води використовувати розчин латексу для поліпшення міцності, адгезії, еластичності, вологостійкості, атмосферостійкості цементних затірок для швів. Розчин латексу також знижує ймовірність утворення висолів, появи та зростання цвілі (грибка, моху). Отримуємо однорідну пластичну масу з консистенцією “волога земля”. При цьому суху суміш додаємо поступово у розчин. Змішування треба здійснювати за допомогою міксера чи дриль з насадкою.
Монтаж фасадних термопанелей своїми руками можливий лише за умови дотримання всіх інструкцій та рекомендацій! Не робить заміс суміші “на око”! Це може призвести до появи різних відтінків швів на фасаді вашого будинку.
Під час перемішування запобігайте піноутворенню, витримуючи технологічну паузу у 5 хвилин, після цього перемішати знов уже перед виконанням всіх робіт. Дану суміш можна використовувати не більше 60 хвилин. Тара має бути стійкою до корозії та чистою. Це стосується також кельми та інших інструментів.
Підготовка основи
Основа шва (це пінополістирол спінений або екструдований) – перфорується спеціальним роликом (опційно). При цьому глибина шва має бути не менше 10 мм. Якщо глибина шва менша, рекомендуємо використовувати фугівку з акриловим розчином замість води (він надає більшої міцності шву).
Шов попередньо очищається від сміття, залишків пінополістиролу. Якщо температура навколишнього середовища висока, або ж спостерігаються сильний вітер чи протяг, або ж клінкер сильно абсорбує рідину, то ми рекомендуємо зволоження водою кладки, але не допустити утворення плівки на поверхні клінкеру.
ЗВЕРНІТЬ УВАГУ! Якщо додавати різну кількість розчину у затирочну суміш, то як результат можна отримати різні відтінки на фасаді! Майте на увазі – додавайте тільки однакові пропорції води або акрилу до суміші! Також старайтесь не робити заміс в різну погоду (пекуче сонце або підвищена вологість), це може вплинути на відтінок міжплиткових швів у майбутньому. Якщо так сталося, що шви оздоблені, а наступного дня чи за тиждень погода різко змінюється, рекомендується накрити фасад (де є готові шви) поліетиленовою плівкою до повного висихання і затвердіння швів.
Окрім цього, не можна додавати воду або акрил у той розчин, який раніше використовувався. Це також призведе до зміни кольору міжплиткового шва! Різні інші сторонні домішки та добавки не слід додавати до готового розчину!

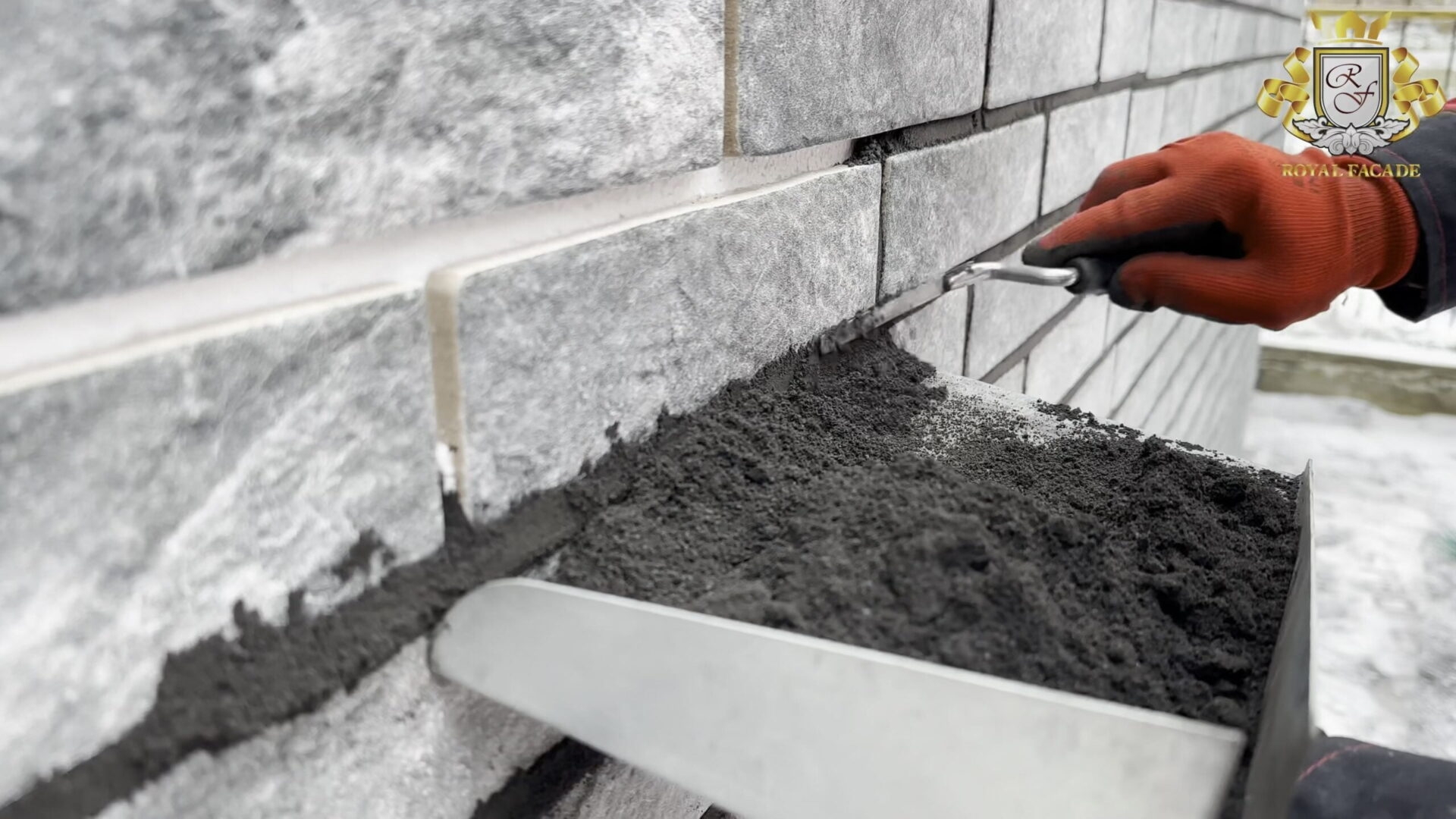

Нанесення
Якщо глибина шва звичайна, то розчин наносимо двома шарами “мокрий на мокрому”, потім здійснюється впресовування.
Рівномірно розподіляємо розчин у швах, що гарантує однорідність фактури та кольорової гами після того, як відбувається процес висихання та затвердіння.
Якщо є перерви в фугуванні, кладка накривається. Бажано захищати шви від протягів, ультрафіолетового випромінювання, морозу поліетиленовою плівкою, як ми зазначали вище.
2 спосіб. Заповнення швів за допомогою ручного пістолета

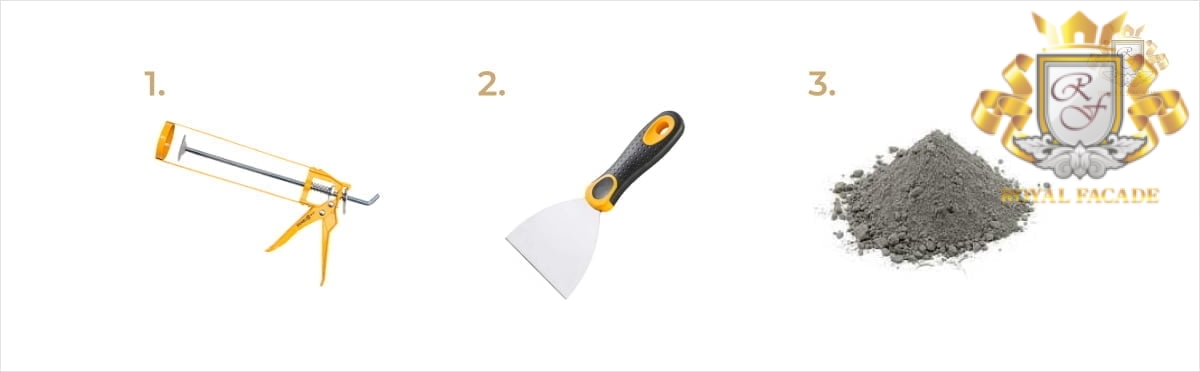

ІНСТРУМЕНТ ДЛЯ РОБОТИ:
- Пістолет, за допомогою якого наноситься (витискається) суміш
- Шпатель будівельний
- Суміш для заповнення і розшивки швів
Підготовку основи фасаду здійснювати згідно вимог ДСТУ-Н БА.3.1-23: 2013 та ДСТУ-Н Б В.2.6-212: 2016.
Перевіряємо шви та за необхідності очищуємо їх від залишків пінополістиролу та клею.
Шов попередньо очищається від сміття, залишків пінополістиролу. Якщо температура навколишнього середовища висока, або ж спостерігаються сильний вітер чи протяг, або ж клінкер сильно абсорбує рідину, то ми рекомендуємо зволоження водою кладки, але не допустити утворення плівки на поверхні клінкеру.
Уникайте передозування рідини в суміші, – це може призвести до розтріскування швів та погіршення гідрофобних функцій замісу.
Виконувати роботи з нанесення суміші відбувається з використанням спеціального ручного пістолета. Суміш має випирати зі шва. За годину-дві вже можна формувати шов шпателем (майте на увазі, що суміш має до цього часу мати консистенцію сухого піску, поверхня ж повністю має бути сухою).
Процес висихання орієнтовно може відбуватися протягом 3 годин, залежить від адсорбування основи плитки та температури навколишнього середовища. Після висихання суміші слід видалити її залишки.
Не додавайте воду в суміш під час її використання, оскільки це може призвести до зміни відтінку.
Якщо ви помічаєте, що втрачена рухливість суміші, відновіть розчин повторним перемішуванням (не додаючи води).
Якщо на плитку потрапила затирочна суміш (готовий розчин), ні в якому разі не можна одразу видаляти її з поверхні. Тільки після повного висихання замісу можна обережно підхопити залишок та видалити його і протерти сухою ганчіркою.
Після завершення робіт і повного висихання можна протерти вологою ганчіркою поверхню, яка забруднилась.
ЗВЕРНІТЬ УВАГУ! Якщо додавати різну кількість розчину у затирочну суміш, то як результат можна отримати різні відтінки на фасаді! Майте на увазі – додавайте тільки однакові пропорції води або акрилу до суміші! Також не старайтесь не робити заміс в різну погоду (пекуче сонце або підвищена вологість), це може вплинути на відтінок міжплиткових швів у майбутньому. Якщо так сталося, що шви оздоблені, а наступного дня чи за тиждень погода різко змінюється, рекомендується накрити фасад (де є готові шви) поліетиленовою плівкою до повного висихання і затвердіння швів.
Окрім цього, не можна додавати воду або акрил у той розчин, який раніше використовувався. Це також призведе до зміни кольору міжплиткового шва! Різні інші сторонні домішки та добавки не слід додавати до готового розчину!
Затвердіння суміші відбувається протягом трьох тижнів! Не можна “перевіряти” суміш на міцність, це може пошкодити готові шви!
Як видалити солі у швах?
Якщо відбувається порушення технології розшивки швів, а в результаті – з’являються висоли, необхідно використовувати такі засоби:
- Очищувач висолів SikaSikagard-S (з інструкцією можна ознайомитися на пакуванні або за посиланням).
- Після видалення солей з фасаду, можна обробити міжплиткові шви гідрофобним засобом SikaSikagard-71 W Pro.
