І. Вступление
Что такое термопанели?
Панели от Royalfasade – это качественная конструкция для теплоизоляции различных зданий, которая состоит из слоя утеплителя и декоративной части. Правильная установка панелей поможет защитить наружные стены дома от негативного влияния внешних факторов, предотвращая образование грибка и плесени. Дополнительно монтаж термопанелей обеспечивает сохранение тепла зимой и прохлады в летний сезон с существенной экономией на отоплении и кондиционировании.
Общие рекомендации производителя по утеплению фасада термопанелями:
Монтаж клинкерных термопанелей происходит в любое время года, поэтому не откладывайте утепление фасада дома до благоприятной погоды.
Используйте всесезонную монтажную клей-пену только при температуре окружающей среды от — 10 до +35 градусов Цельсия.
Перед выбором цвета фуги и началом процесса фугования затрите фугой небольшой уголок или отрезок термопанели, подождите несколько дней, чтобы вы были уверены в своем выборе.
Если погода для фугования неблагоприятная, используйте для темных цветов акрил вместо воды. Но перед началом работ ОБЯЗАТЕЛЬНО проконсультируйтесь со специалистом нашего производства относительно пропорций.
Для более точного монтажа и меньшего количества отходов используйте схемы расположения термопанелей, предоставленные менеджером (если просчет площади осуществлялся производителем).
До начала монтажа следует проверить, есть ли какие-то отклонения по фасаду (если есть, то какие именно), есть ли какие-то выступающие элементы, проверить, как смонтирована газовая труба (нужно ли будет осуществлять какие-то подготовительные мероприятия).
Если возникают вопросы по монтажу, заранее или в процессе, обращайтесь к специалисту производителя по номеру +380987774588, +380987770186.
Для монтажа термопанелей понадобится следующий инструмент:
- Угловая шлифовальная машина
- Круг алмазный и шлифовальный
- Дрель ударная
- Венчик
- Ведра
- Полиэтиленовая пленка
- Пила по дереву
- Уровень
- Лоток с кельмой для фуги
- Уголок
- Нож
- Маркер
- Шнур строительный
- Терка для выравнивания пенопласта
Подготовка к утеплению фасадов термопанелями
Начинать монтаж клинкерных термопанелей необходимо с подготовки всех инструментов. После этого следует подготовить основание, которое должно быть сухим, очищенным от грязи, остатков старого покрытия, прочным. Для проверки всех неровностей поверхности можно воспользоваться любым строительным уровнем.
II. Технологические операции установки термопанелей
1. Основание стены должно быть подготовленным (согласно ДБН В.2.6-22-2001 «Улаштування покриттів застосуванням сухих будівельних сумішей») — сухим, прочным и чистым. Отклонения по неровностям должны быть проверены уровнем-правилом длиной 2-3 метра.
Использовать следует уровень строительный (пузырьковый, лазерный или водяной).
Следует приложить уровень к углу стены параллельно к горизонту, кривизна должна быть равна наибольшей высоте зазоров. А строительный конусный отвес поможет измерить вертикальные неровности (рисунок 1).
Чтобы правильно подобрать длину элементов для крепления и рассчитать расход клеевой смеси, кривизна фасада на площади до 3 м² должна быть не более ±10 мм.
ОБРАТИТЕ ВНИМАНИЕ! Клинкерные термопанели монтаж которых осуществляется профессиональной бригадой или собственноручно владельцем помещения, можно предварительно хранить как внутри помещения, так и снаружи. Но следует заранее предупредить производителя, поскольку есть два типа доставки термопанелей: с упаковкой и без.
Мал. 1. Будівельний магнітний конусний відвіc
Рекомендуем к просмотру видеоинструкцию монтажа клинкерной термопанели:
3. Процесс крепления термопанелей осуществляется в соответствии с таким порядком:
- Размещение термопанелей;
- Разметка;
- Бурение отверстия;
- Очистка отверстия;
- Монтаж крепежа (используются различные виды крепежных элементов);
- Фиксация термопанелей.
4. Фугование (расшивка швов) и мест закрепления затирочной смесью происходит согласно инструкции производителя смеси, а также следуя рекомендациям производителя термопанелей.
ОБРАТИТЕ ВНИМАНИЕ! Напоминаем, что во время фугования термопанелей следует придерживаться соответствующих погодных условий. Если вы не имеете возможности прочитать инструкцию из-за повреждения упаковки, пожалуйста, обратитесь к менеджеру компании или загрузите с этого сайта инструкцию или просмотрите видеоинструкцию!
Технология монтажа термопанелей предусматривает крепление панелей непосредственно к стенам, но предварительно следует выровнять и загрунтовать фасад. Обрешетку использовать не нужно!
ІІІ. Монтаж наружных углов
- Подготовка основания стены (оно должно быть сухим, ровным, чистым). Если есть какие-то загрязнения, их нужно удалить (это касается также битумных или масляных загрязнений).
- Монтаж угла осуществляется двумя способами:
- Формирование угла из стеновой термопанели
- Использование готового углового элемента от производителя
Рассмотрим оба способа более детально (чертежи можно увидеть в Альбоме Технических Решений по ссылке)
1 способ. Формирование угла из стеновой термопанели
Формируем угол наружный непосредственно на объекте строительства (смотрите видеоинструкцию – https://www.youtube.com/watch?v=gSPeZTRYZhw)
- Подрезка стеновой термопанели.
Осуществление раскроя панелей происходит на строительной площадке. Заранее следует измерить параметры угла утепляемого здания, а также определить геометрические особенности фасада.
С помощью строительного карандаша или маркера делаем разметку и осуществляем распил декоративно-защитного слоя (плитки) шлифмашинкой. - Обрабатываем поверхность стен грунтовой смесью.
- Отмечаем уровень первого ряда термопанелей, используя лазерный или водяной уровень, учитывая при этом особенности объекта.
- Закрепить стартовый оцинкованный профиль по отмеченному уровню.
- Начало монтажа нужно осуществлять с внешнего или внутреннего угла.
- Изготовление угла из стеновых термопанелей происходит с использованием строительного ножа, линейки и ножовки. Задавать углу необходимые параметры следует также с помощью линейки-угольника.
- Угловой шлифовальной машинкой с алмазным отрезным диском диаметром 125 мм и количеством оборотов 10000-11000 об/мин делаем надрезы на плитке по заранее намеченным линиям.
ОБРАТИТЕ ВНИМАНИЕ! Использование строительных перчаток и защитных прозрачных очков является обязательным!
- Клей-пену (желательно всесезонную, если делать монтаж зимой) наносим по периметру термопанели. Отступ от края не менее 2 см.
- Формируем угол наружный с учетом необходимых параметров. После затирки швов наносим на стык плиток герметик в цвет плитки или шва.
Видеоинструкция по формированию угла наружного из стеновой термопанели
2 способ. Использование готового углового элемента ™Royal Facade
Угловой элемент ™Royal Facade — это монолитная конструкция из вспененного или экструдированного пенополистирола с впрессованной плиткой с запилом плитки под 90° или 45°.
- Нанесение клей-пены на внутреннюю поверхность элемента. Наносим из пистолета слоем 1,5 см, при этом отступая от края минимум 50 мм.
- Прижимаем к стене, контролируя горизонтальный и вертикальный уровни, а также толщину межплиточного шва.
- Рекомендуемый расход клей-пены — 1 баллон на 7 м² площади фасада. Обратите внимание на то, что корректировать положение термопанели можно только в течение 15 минут (при условии температуры окружающей среды от -5 до +35°С, температура баллона не ниже 22°С).
ОБРАТИТЕ ВНИМАНИЕ! В стоимость монтажа клинкерных термопанелей не входит монтаж угловых элементов, оконных откосов и другие дополнительные работы. Поэтому при расчете цены на монтаж термопанелей следует принимать во внимание полную смету по утеплению фасада.
- После того как затвердеет клей-пена, следует зафиксировать механическим путем угловой элемент с помощью дюбеля быстрого монтажа.
Итак, монтировать элемент угла ™ Royal Facade необходимо с соблюдением всех требований к монтажу стеновой термопанели.
ІV. Монтаж оконного откоса
Разметка оконного откоса осуществляется с учетом глубины, ширины оконного проема. Стеновую термопанель необходимо подрезать учитывая ширину оконного откоса: делаем замеры, начиная с оконного профиля и заканчивая внутренней частью фасадной плитки.
При этом стоит отметить несколько важных нюансов:
- Если глубина оконного профиля не превышает 125 мм, откосы можно формировать с применением нескольких элементов.
- Перед тем как нанести клей на слой пенопласта оконного откоса, нужно подготовить поверхность с помощью терки по пенопласту.
- Крепление метизов осуществляется с учетом ширины будущего плиточного шва.
По завершению всех процессов необходимо проверить геометрию собранной конструкции с помощью угольника и уровня.
V. Крепежные элементы для установки термопанелей
- Для утепления фасада из бетона, камня и кирпича используем дюбель быстрого монтажа (ДБМ).
- Для фасада из древесины — саморезы по дереву.
- Для утепления дома из газобетона оптимально использовать анкеры по газобетону.
- Для пористого керамоблока — распорный дюбель.
VІ. Расшивка швов (фугование) термопанелей
Фуговать швы следует начинать после монтажа фасадных панелей (оптимально — после высыхания клея, то есть через 24 часа после завершения монтажа), но не позднее 30 дней после окончания монтажа термопанелей. Температурный режим — от +5°С до +30°С, погода должна быть сухой и желательно пасмурной.
Рекомендуем к просмотру видеоинструкцию фугования швов:
Относительно способов нанесения затирочной смеси, то их различают два:
- под пистолет;
- фугование полусухой смесью.
1 способ. Фугование полусухой смесью
ИНСТРУМЕНТ ДЛЯ РАБОТЫ:
- Кельма расшивная
- Опционально используется металлический ролик для перфорации шва (основы утеплителя)
- Щетка для удаления остатков фуги
- Площадка для смеси
- Опрыскиватель с водой
- Миксер для замешивания
- Ведро
- Вода или акрил в виде жидкости (особенности замеса с акрилом уточняйте у производителя)
Приготовление раствора
Сухая смесь смешивается с чистой водой комнатной температуры ближе к прохладной, согласно пропорции, указанной в технических характеристиках.
При сезонном колебании температуры рекомендуется вместо воды использовать раствор латекса для улучшения прочности, адгезии, эластичности, влагостойкости, атмосферостойкости цементных затирок для швов. Раствор латекса также снижает вероятность образования высолов, появления и роста плесени (грибка, мха). Получаем однородную пластичную массу с консистенцией «влажная земля». При этом сухую смесь добавляем постепенно в раствор. Смешивание надо осуществлять с помощью миксера или дрель с насадкой.
Монтаж фасадных термопанелей своими руками возможен только при условии соблюдения всех инструкций и рекомендаций! Не производите замес смеси «на глаз»! Это может привести к появлению различных оттенков швов на фасаде вашего дома.
Во время перемешивания предотвращайте пенообразование, выдерживая технологическую паузу в 5 минут, после этого перемешать вновь уже перед выполнением всех работ. Данную смесь можно использовать не более 60 минут. Тара должна быть устойчивой к коррозии и чистой. Это касается также кельмы и других инструментов.
Подготовка основы
Основа шва (это пенополистирол вспененный или экструдированный) — перфорируется специальным роликом (опционально). При этом глубина шва должна быть не менее 10 мм. Если глубина шва меньше, рекомендуем использовать фуговку с акриловым раствором вместо воды (он придает большую прочность шву).
Шов предварительно очищается от мусора, остатков пенополистирола. Если температура окружающей среды высокая, или же наблюдаются сильный ветер или сквозняк, или же клинкер сильно абсорбирует жидкость, то мы рекомендуем увлажнение водой кладки, но не допустить образования пленки на поверхности клинкера.
ОБРАТИТЕ ВНИМАНИЕ! Если добавлять разное количество раствора в затирочную смесь, то как результат можно получить разные оттенки на фасаде! Имейте в виду — добавляйте только одинаковые пропорции воды или акрила в смесь! Также старайтесь не делать замес в разную погоду (палящее солнце или повышенная влажность), это может повлиять на оттенок межплиточных швов в будущем. Если так случилось, что швы отделаны, а на следующий день или через неделю погода резко меняется, рекомендуется накрыть фасад (где есть готовые швы) полиэтиленовой пленкой до полного высыхания и затвердевания швов.
Кроме этого, нельзя добавлять воду или акрил в тот раствор, который ранее использовался. Это также приведет к изменению цвета межплиточного шва! Различные другие посторонние примеси и добавки не следует добавлять в готовый раствор!
Нанесение
Если глубина шва обычная, то раствор наносим двумя слоями «мокрый на мокром», затем осуществляется впрессовка.
Равномерно распределяем раствор в швах, что гарантирует однородность фактуры и цветовой гаммы после того, как происходит процесс высыхания и затвердевания.
Если есть перерывы в фуговании, кладка накрывается. Желательно защищать швы от сквозняков, ультрафиолетового излучения, мороза полиэтиленовой пленкой, как мы отмечали выше.
2 способ. Заполнение швов с помощью ручного пистолета
ИНСТРУМЕНТ ДЛЯ РАБОТЫ:
- Пистолет, с помощью которого наносится (выдавливается) смесь
- Шпатель строительный
- Смесь для заполнения и расшивки швов
Подготовку основания фасада осуществлять согласно требованиям ДСТУ-Н БА.3.1-23: 2013 и ДСТУ-Н Б В.2.6-212: 2016.
Проверяем швы и при необходимости очищаем их от остатков пенополистирола и клея.
Шов предварительно очищается от мусора, остатков пенополистирола. Если температура окружающей среды высокая, или же наблюдаются сильный ветер или сквозняк, или же клинкер сильно абсорбирует жидкость, то мы рекомендуем увлажнение водой кладки, но не допускать образования пленки на поверхности клинкера.
Избегайте передозировки жидкости в смеси, — это может привести к растрескиванию швов и ухудшению гидрофобных функций замеса.
Выполнение работы по нанесению смеси происходит с использованием специального ручного пистолета. Смесь должна выпирать из шва. Через час-два уже можно формировать шов шпателем (имейте в виду, что смесь должна к этому времени иметь консистенцию сухого песка, поверхность же полностью должна быть сухой).
Процесс высыхания ориентировочно может происходить в течение 3 часов, зависит от абсорбирования основы плитки и температуры окружающей среды. После высыхания смеси следует удалить ее остатки.
Не добавляйте воду в смесь во время ее использования, поскольку это может привести к изменению оттенка.
Если вы замечаете, что потеряна подвижность смеси, восстановите раствор повторным перемешиванием (не добавляя воды).
Если на плитку попала затирочная смесь (готовый раствор), ни в коем случае нельзя сразу удалять ее с поверхности. Только после полного высыхания замеса можно осторожно подхватить остаток и удалить его и протереть сухой тряпкой.
После завершения работ и полного высыхания можно протереть влажной тряпкой поверхность, которая загрязнилась.
ОБРАТИТЕ ВНИМАНИЕ! Если добавлять разное количество раствора в затирочную смесь, то как результат можно получить разные оттенки на фасаде! Имейте в виду — добавляйте только одинаковые пропорции воды или акрила в смесь! Также не старайтесь не делать замес в разную погоду (палящее солнце или повышенная влажность), это может повлиять на оттенок межплиточных швов в будущем. Если так случилось, что швы отделаны, а на следующий день или через неделю погода резко меняется, рекомендуется накрыть фасад (где есть готовые швы) полиэтиленовой пленкой до полного высыхания и затвердевания швов.
Кроме этого, нельзя добавлять воду или акрил в тот раствор, который ранее использовался. Это также приведет к изменению цвета межплиточного шва! Различные другие посторонние примеси и добавки не следует добавлять в готовый раствор!
Затвердевание смеси происходит в течение трех недель! Нельзя «проверять» смесь на прочность, это может повредить готовые швы!
Как удалить соли в швах?
Если происходит нарушение технологии расшивки швов, а в результате — появляются высолы, необходимо использовать следующие средства:
- Очиститель высолов SikaSikagard-S (с инструкцией можно ознакомиться на упаковке или по ссылке).
- После удаления солей с фасада, можно обработать межплиточные швы гидрофобным средством SikaSikagard-71 W Pro.
Преимущества термопанелей после монтажа
Демократичная стоимость работ по монтажу термопанелей является далеко не единственным преимуществом. Оценить весь спектр преимуществ владельцы домов смогут по завершению монтажных работ:
- Существенное улучшение теплоизоляционных свойств любого здания.
- Эстетически привлекательный внешний вид фасада, который сохраняется на протяжении всех сезонов.
- Долговечность – срок службы такого фасада от 50 лет.
Панели стойкие к негативному влиянию извне, они не впитывают влагу, не притягивают уличную пыль.
При правильном выполнении монтажа фасадных термопанелей, цена которых зависит от параметров выбранных материалов, владельцы домов получают высокую степень энергоэффективности. Такие теплоизоляционные материалы сегодня называют одной из самых разумных инвестиций с возможностью экономить на оплате за отопление зимой и кондиционирование летом.
Скачать Вспомогательные материалы
Альбом технических решений системы фасадных термопанелей с клинкерной плиткой ™ROYAL FAСADE
Инструкция по монтажу клинкерных термопанелей™ROYAL FACADE
Нужна помощь профессионалов?
ROYAL FACADE

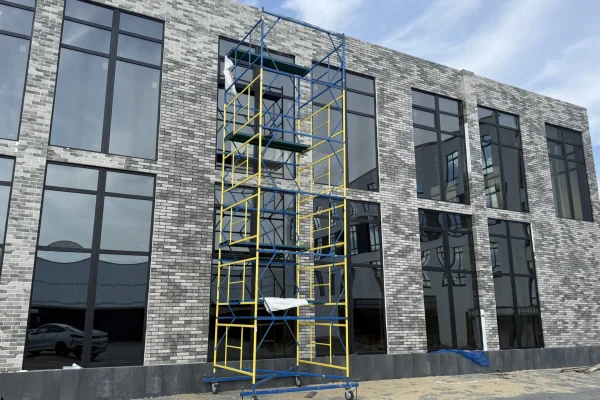

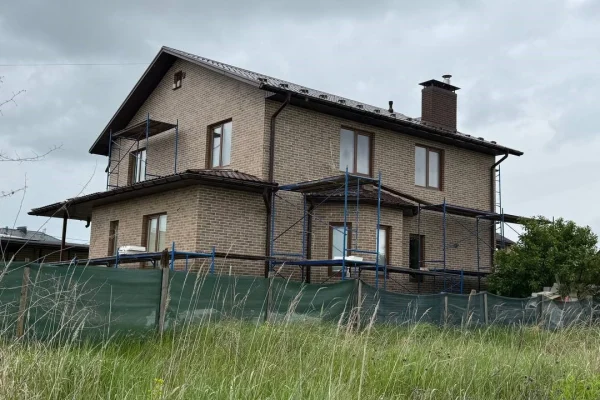

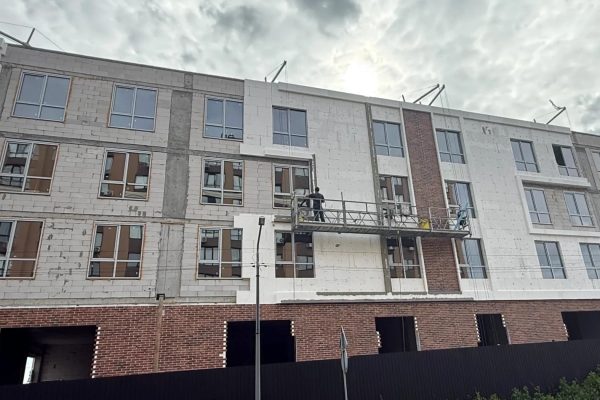

Примеры готовых работ
